Zahnrad Stehwelle oben für Bernina 708

Zahnrad der oberen Stehwelle für Bernina 708

Die Maschine läuft schwer, der Greifer kommt nicht mehr sauber mit oder Sie hören ein Rattern aus dem Antrieb? Dann ist häufig das Zahnrad der oberen Stehwelle ausgeschlagen – ein bekanntes Verschleißteil dieser Maschinengeneration. Der Kunststoff-Zahnkranz härtet über die Jahrzehnte aus und verliert Zähne.

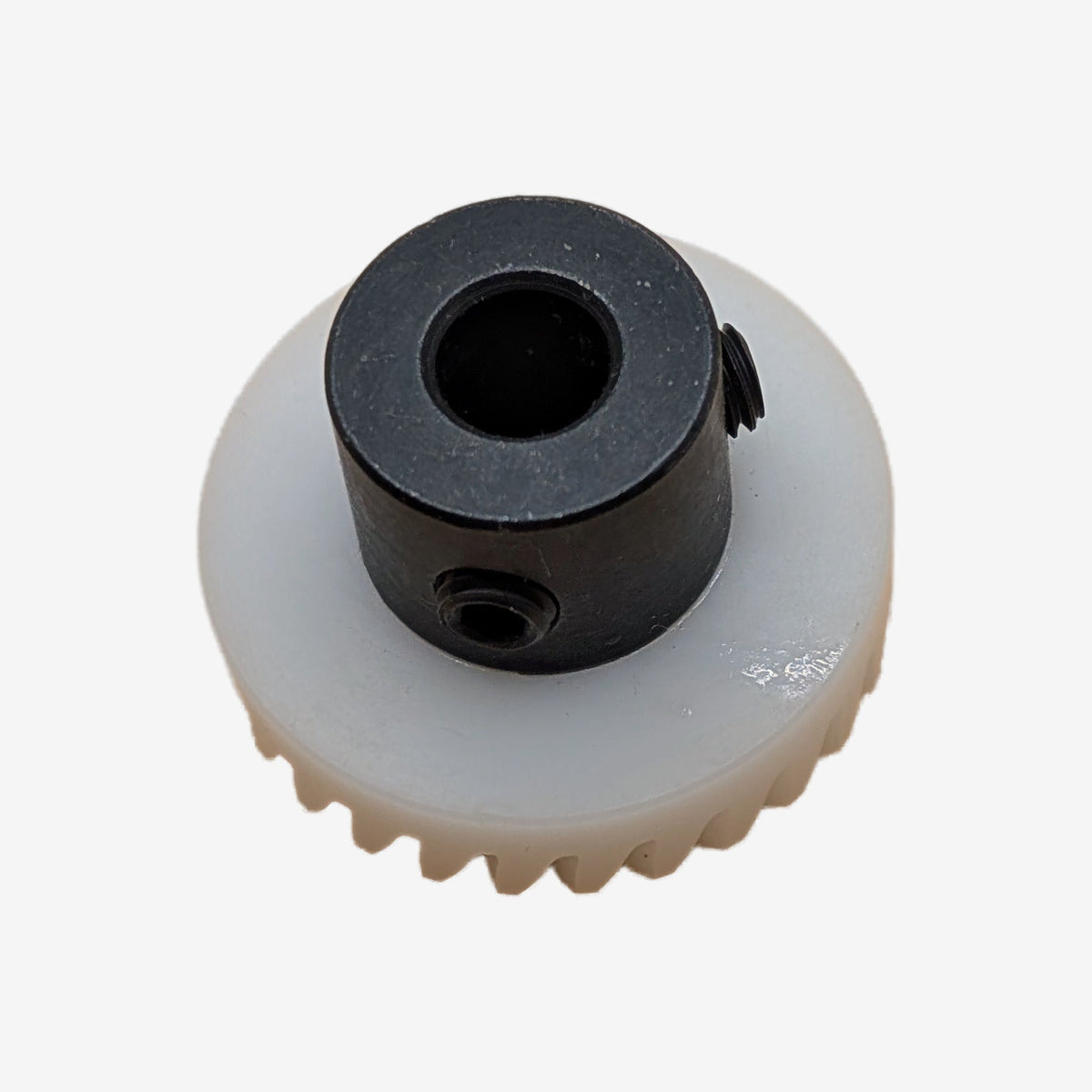

Sie erhalten das Zahnrad: Kunststoff-Zahnkranz mit 28 Zähnen auf schwarzer Stahlnabe, mit zwei Gewinden für die Madenschrauben – baugleich mit dem Originalteil.

Wofür das Zahnrad da ist: Es überträgt die Bewegung von der Oberwelle über die Stehwelle auf den Greiferantrieb. Es hat also nichts mit den Stichmustern zu tun.

Passend für die Bernina 708.

Bitte nicht verwechseln – in dieser Maschine sitzen zwei verschiedene Zahnräder: Dieses hier gehört zum Greiferantrieb. Es ist nicht das Zahnrad des Schablonenantriebs, das die Stichmuster erzeugt und für viele dieser Modelle ebenfalls angeboten wird. Am schnellsten erkennen Sie den Unterschied an der Nabe: Dieses Zahnrad sitzt auf einer schwarzen Stahlnabe, das Schablonenzahnrad auf einer blanken Aluminium-Nabe. Dazu die Maße: dieses hier 28 Zähne, außen rund 29 mm, Höhe etwa 23 mm – das Schablonenzahnrad 36 Zähne und rund 38 mm außen. Im Zweifel schreiben Sie uns kurz.

Wichtig zur Unterscheidung der Baujahre: Dieser Artikel passt zur klassischen mechanischen Bernina 708 – nicht zu den modernen Bernina-Maschinen der B-Serie. Bernina führt einzelne Modellnummern in beiden Generationen; achten Sie auf das „B“ vor der Nummer.

Wichtiger Hinweis zur Montage: Der Austausch erfolgt auf eigene Gefahr. Um das Teil zu wechseln, muss die Maschine teilweise demontiert werden. Bei unsachgemäßem Ausbau kann es zu Beschädigungen am Gehäuse kommen. Für eine korrekte Funktion muss der Antrieb anschließend neu justiert werden. Wir empfehlen ausdrücklich, die Arbeiten von einer qualifizierten Fachwerkstatt durchführen zu lassen.

Sie sind unsicher, ob das Teil zu Ihrer Maschine passt? Schreiben Sie uns kurz – wir gleichen das Modell für Sie ab.
