Zahnrad Schablonenantrieb für Bernina 840

Zahnrad für den Schablonenantrieb der Bernina 840

Ihre Maschine bleibt beim Nähen alle paar Stiche kurz hängen, das Stichbild wird unregelmäßig oder die Zierstiche lassen sich nicht mehr sauber einstellen? Dann ist meist das Zahnrad des Schablonenantriebs ausgeschlagen – ein bekanntes Verschleißteil dieser Maschinengeneration. Der Kunststoff-Zahnkranz härtet über die Jahrzehnte aus und verliert Zähne.

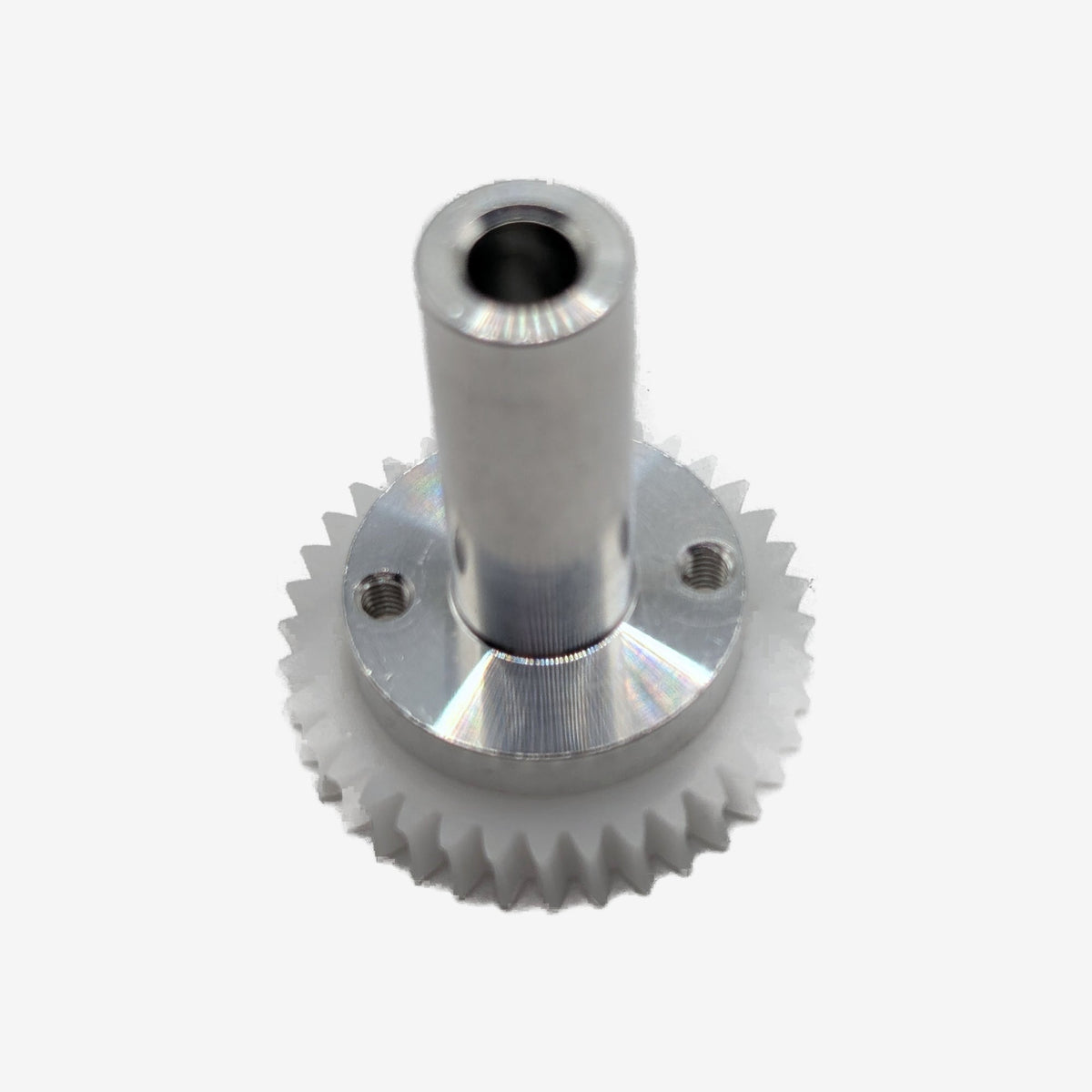

Sie erhalten das Zahnrad: Kunststoff-Zahnkranz mit 36 Zähnen auf gedrehter Aluminium-Nabe, mit langem Schaft und zwei Gewinden für die Madenschrauben – baugleich mit dem Originalteil.

Bitte beachten – die Schablonen sind nicht dabei: Geliefert wird das Zahnrad allein. Die Schablonen Ihrer Maschine werden vom alten Zahnrad abgenommen und auf das neue umgesetzt. Sie sind einzeln nummeriert und müssen in ihrer Reihenfolge bleiben – sichern Sie den Satz vor dem Ausbau, zum Beispiel mit einem Kabelbinder.

Hinweis: Die Bernina 840 ist eine Industrie- bzw. Semi-Industriemaschine. Bitte gleichen Sie vor der Bestellung das Typenschild ab.

Passend für die Bernina 840.

Bitte nicht verwechseln: Dieses Zahnrad gehört zum Schablonenantrieb, der die Stichmuster erzeugt. Es ist nicht das Greiferzahnrad, das bei einigen Modellen ebenfalls angeboten wird. Die beiden Teile sehen sich nicht ähnlich: Dieses hier ist rund 47 mm hoch und hat 36 Zähne. Im Zweifel fragen Sie uns kurz.

Wichtig zur Unterscheidung der Baujahre: Dieser Artikel passt zur klassischen Bernina 840 aus der Record-Ära (1960er bis frühe 1980er Jahre) – nicht zu den modernen Bernina-Maschinen der B-Serie. Bernina führt einzelne Modellnummern in beiden Generationen; achten Sie auf das „B“ vor der Nummer bzw. auf den Serienname. Nur die mechanischen Maschinen der Record-Ära besitzen überhaupt einen Schablonenantrieb.

Wichtiger Hinweis zur Montage: Der Austausch erfolgt auf eigene Gefahr. Um das Teil zu wechseln, muss die Maschine teilweise demontiert werden. Bei unsachgemäßem Ausbau kann es zu Beschädigungen am Gehäuse kommen. Für eine korrekte Funktion muss der Antrieb anschließend neu justiert werden. Wir empfehlen ausdrücklich, die Arbeiten von einer qualifizierten Fachwerkstatt durchführen zu lassen.

Sie sind unsicher, ob das Teil zu Ihrer Maschine passt? Schreiben Sie uns kurz – wir gleichen das Modell für Sie ab.
