Zahnrad Schablonenantrieb für Bernina 729

Zahnrad für den Schablonenantrieb der Bernina 729

Ihre Maschine bleibt beim Nähen alle paar Stiche kurz hängen, das Stichbild wird unregelmäßig oder die Zierstiche lassen sich nicht mehr sauber einstellen? Dann ist meist das Zahnrad des Schablonenantriebs ausgeschlagen – ein bekanntes Verschleißteil dieser Maschinengeneration. Der Kunststoff-Zahnkranz härtet über die Jahrzehnte aus und verliert Zähne.

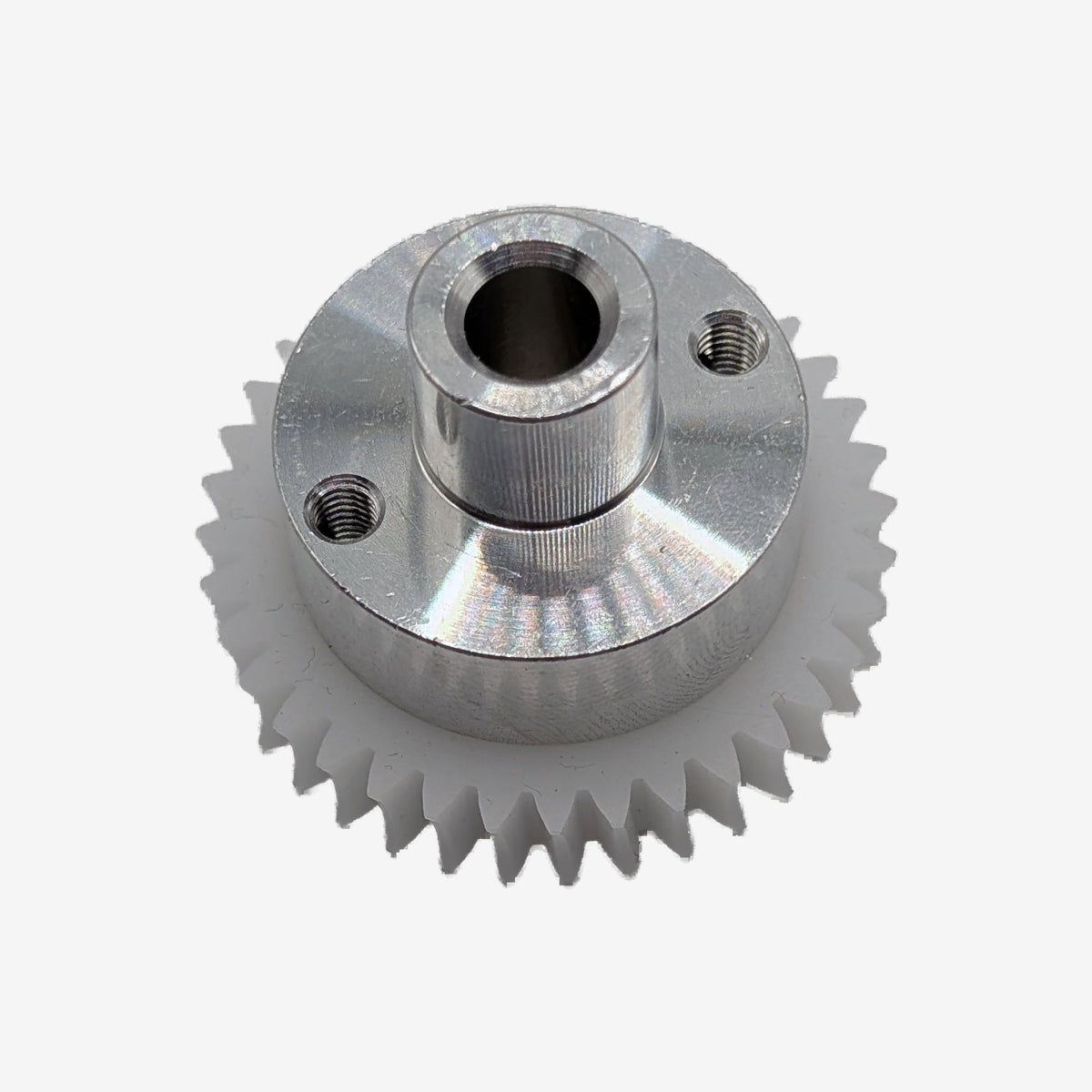

Sie erhalten das Zahnrad: Kunststoff-Zahnkranz mit 36 Zähnen auf gedrehter Aluminium-Nabe, mit Gewinden für die Madenschrauben – baugleich mit dem Originalteil.

Bitte beachten – die Schablonen sind nicht dabei: Geliefert wird das Zahnrad allein. Die Schablonen Ihrer Maschine werden vom alten Zahnrad abgenommen und auf das neue umgesetzt. Sie sind einzeln nummeriert und müssen in ihrer Reihenfolge bleiben – sichern Sie den Satz vor dem Ausbau, zum Beispiel mit einem Kabelbinder.

Passend für die Bernina 729.

Bitte nicht verwechseln – in dieser Maschine sitzen zwei verschiedene Zahnräder: Dieses hier gehört zum Schablonenantrieb, der die Stichmuster erzeugt. Es ist nicht das Zahnrad der oberen Stehwelle, das den Greifer antreibt und für dieselben Modelle ebenfalls angeboten wird. Am schnellsten erkennen Sie den Unterschied an der Nabe: Dieses Zahnrad sitzt auf einer blanken Aluminium-Nabe, das Stehwellen-Zahnrad auf einer schwarzen Stahlnabe. Dazu die Maße: dieses hier 36 Zähne und außen rund 39 mm – das Stehwellen-Zahnrad 28 Zähne und rund 29 mm. Im Zweifel schreiben Sie uns kurz.

Wichtig zur Unterscheidung der Baujahre: Dieser Artikel passt zur klassischen mechanischen Bernina 729 der 700er-Serie – nicht zu den modernen Bernina-Maschinen der B-Serie. Bernina führt einzelne Modellnummern in beiden Generationen; achten Sie auf das „B“ vor der Nummer. Nur die mechanischen Maschinen besitzen überhaupt einen Schablonenantrieb.

Wichtiger Hinweis zur Montage: Der Austausch erfolgt auf eigene Gefahr. Um das Teil zu wechseln, muss die Maschine teilweise demontiert werden. Bei unsachgemäßem Ausbau kann es zu Beschädigungen am Gehäuse kommen. Für eine korrekte Funktion muss der Antrieb anschließend neu justiert werden. Wir empfehlen ausdrücklich, die Arbeiten von einer qualifizierten Fachwerkstatt durchführen zu lassen.

Sie sind unsicher, ob das Teil zu Ihrer Maschine passt? Schreiben Sie uns kurz – wir gleichen das Modell für Sie ab.
