Kurz gesagt: Haushaltsnähmaschinen arbeiten fast immer mit einem von zwei Spulensystemen: dem CB-Greifer mit herausnehmbarer Spulenkapsel hinter der Frontklappe oder dem horizontalen Umlaufgreifer mit Einlegespule unter der Klarsicht-Abdeckung. Beide machen denselben Job — den Unterfaden mit kontrollierter Spannung bereitstellen — werden aber unterschiedlich bedient, gewartet und repariert.
Inhalt
- Was das Spulensystem leistet
- Der CB-Greifer
- Der horizontale Umlaufgreifer
- Direkter Vergleich
- Verschleiß: wann die Kapsel getauscht gehört
- Häufig gestellte Fragen
Was das Spulensystem leistet
Bei jedem Stich schlingt der Greifer den Oberfaden um die komplette Unterfadenspule. Damit daraus eine gleichmäßige Naht wird, muss der Unterfaden mit konstanter, fein dosierter Bremskraft ablaufen — diese Aufgabe übernimmt die Blattfeder an der Spulenkapsel. Das Zusammenspiel aus Greiferbahn, Kapsel und Feder entscheidet maßgeblich über das Stichbild.
Der CB-Greifer

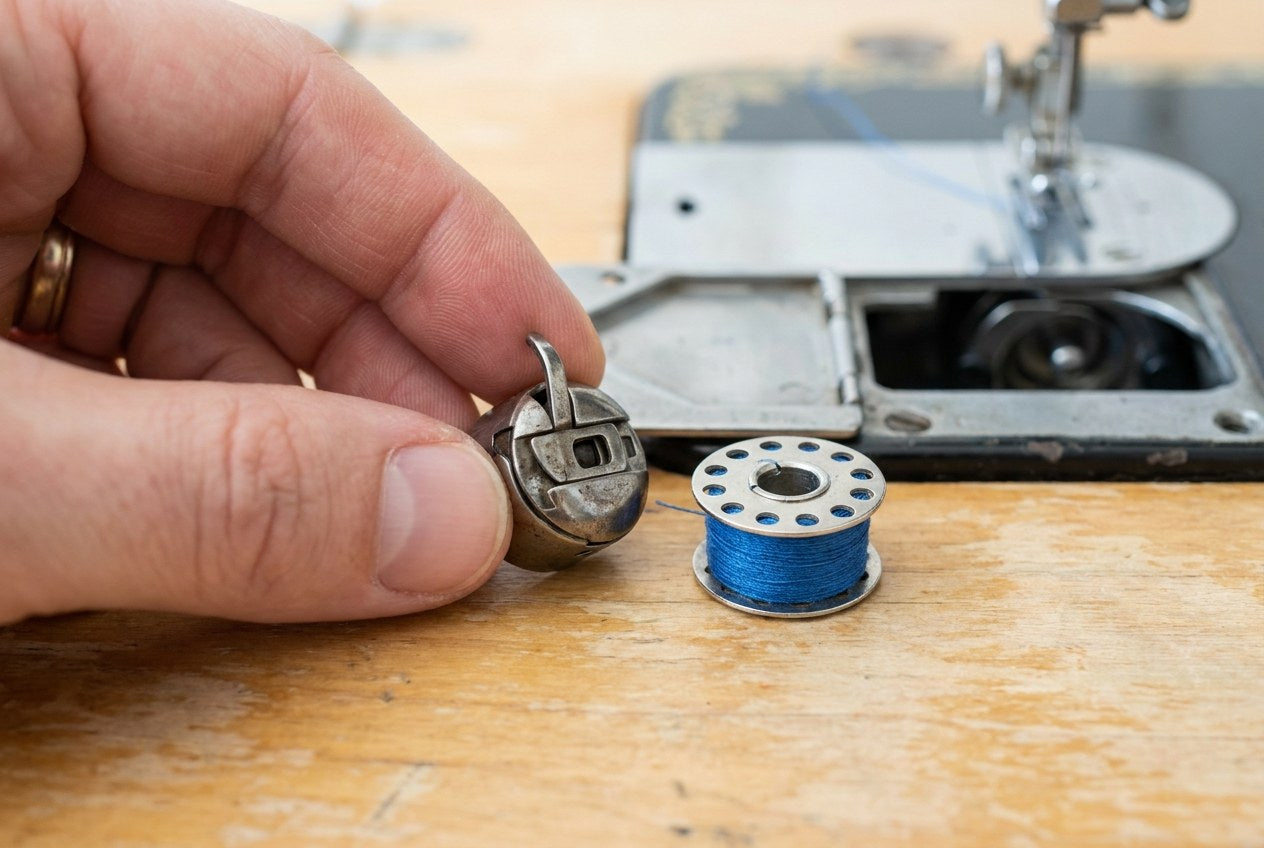

Das klassische System (Central Bobbin) sitzt senkrecht hinter der Frontklappe: Die Spule kommt in eine herausnehmbare Metallkapsel, die mit einem Bügel verriegelt in den Greifer eingesetzt wird. Vorteile: Die Unterfadenspannung lässt sich an der Kapselschraube präzise einstellen, das System ist mechanisch einfach, langlebig und gut zu reinigen. Nachteile: etwas lauter, das Einfädeln braucht zwei Handgriffe mehr, bei hohem Tempo spürbarere Vibration.
Der horizontale Umlaufgreifer
Bei moderneren Maschinen liegt die Spule waagerecht direkt unter der Stichplatte, sichtbar durch eine Klarsicht-Abdeckung. Die Kapsel ist fest verbaut, die Spule wird einfach eingelegt und der Faden durch eine Führungskulisse gezogen. Vorteile: sehr schneller Spulenwechsel, Restfaden auf einen Blick sichtbar, leiser Lauf. Nachteile: Die fest verbaute Kapsel ist meist aus Kunststoff und nutzt sich an Lauffläche und Feder ab; die Unterfadenspannung ist schlechter zugänglich.
Direkter Vergleich
| CB-Greifer | Umlaufgreifer (horizontal) | |
|---|---|---|
| Spulenkapsel | herausnehmbar, meist Metall | fest eingebaut, meist Kunststoff |
| Spulenwechsel | Klappe öffnen + Kapsel entnehmen | Abdeckung öffnen, Spule einlegen |
| Unterfadenspannung | an der Kapselschraube, sehr fein | werksseitig, seltener verstellbar |
| Geräusch/Vibration | etwas höher | geringer |
| Typisch bei | älteren und mechanischen Maschinen | neueren Computer-Maschinen |
Verschleiß: wann die Kapsel getauscht gehört
Egal welches System: Die Kapsel ist ein Verschleißteil. Warnzeichen sind eine schwankende Unterfadenspannung trotz korrekter Einstellung, Kratz- oder Schleifgeräusche aus dem Spulenbereich, sichtbare Riefen auf der Lauffläche und eine ausgeleierte Blattfeder. Beim Nachkauf zählt die exakte Passform fürs eigene Modell — Kapseln sehen sich zum Verwechseln ähnlich, unterscheiden sich aber um Millimeter. Ein Beispiel für eine solche modellgebundene Kapsel ist die Spulenkapsel für die Pfaff ambition 1.0. Nach dem Tausch die Unterfadenspannung per Fall-Test prüfen und eine Probenaht nähen.
Häufig gestellte Fragen
Woran erkenne ich, ob meine Maschine einen CB-Greifer hat?
CB-Greifer-Maschinen haben eine herausnehmbare Spulenkapsel, die senkrecht hinter einer Frontklappe sitzt. Beim horizontalen Umlaufgreifer liegt die Spule waagerecht unter einer durchsichtigen Abdeckung neben der Stichplatte — die Kapsel ist dort fest verbaut.
Welches System ist besser: CB-Greifer oder Umlaufgreifer?
Keines ist pauschal besser. Der Umlaufgreifer ist leiser, schneller einzufädeln und vibrationsärmer. Der CB-Greifer gilt als robust, ist gut zu warten und erlaubt die feinfühlige Einstellung der Unterfadenspannung direkt an der herausnehmbaren Kapsel.
Passt jede Spulenkapsel in jede Maschine?
Nein. Kapseln unterscheiden sich in Durchmesser, Höhe, Fingerposition und Federgeometrie. Eine nicht exakt passende Kapsel führt zu Spannungsproblemen und Fehlstichen — beim Nachkauf zählt das genaue Maschinenmodell.
Warum klemmt meine Spulenkapsel oder fällt heraus?
Meist ist der Verriegelungsbügel nicht eingerastet, die Kapsel nicht exakt auf dem Stift positioniert oder die Lauffläche durch Flusen und Riefen verschlissen. Reinigen, korrekt einsetzen, bei sichtbarem Verschleiß tauschen.
